波紋補償器屬于補償元件。波紋管工作體的有效膨脹和收縮變形被用來吸收由熱膨脹和冷收縮引起的管道、導管、容器等的尺寸變化,或者補償管道、導管、容器等的軸向、橫向和角位移。它也可以用來降低噪音和振動。它在現代工業中被廣泛使用

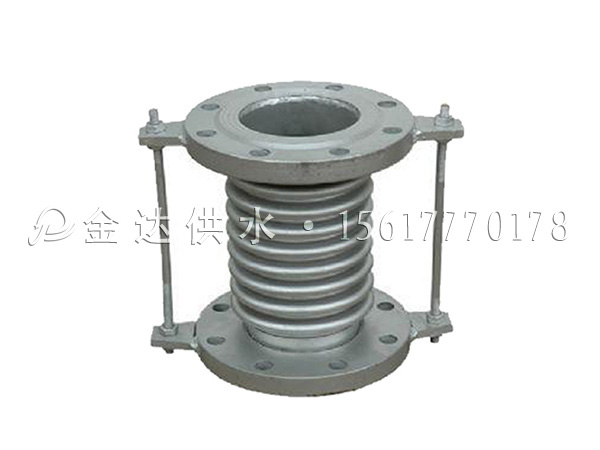

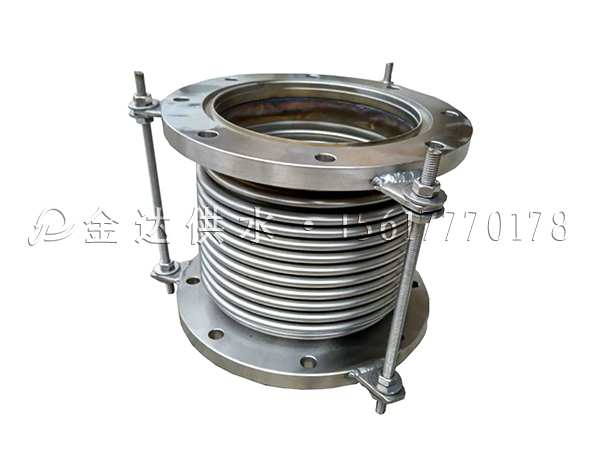

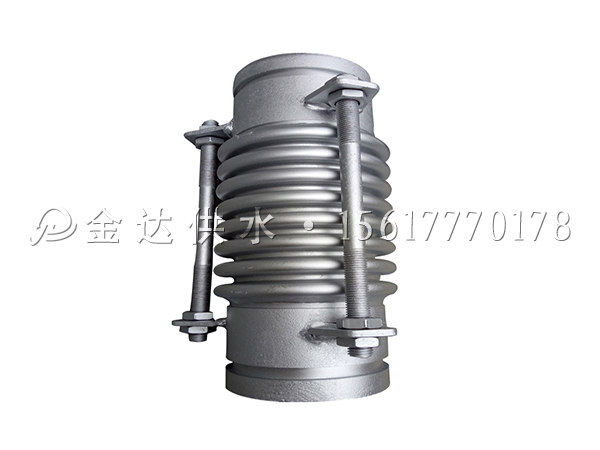

波紋補償器通常也稱為膨脹節或膨脹節。它由波紋管(一種彈性元件)和附件如端管、支架、法蘭、導管等組成。這些機構構成其工作機構。主要用于各種管道,可補償管道的熱位移,機械變形,吸收各種機械振動,從而降低管道的變形應力,延長管道的使用壽命。波紋補償器的連接分為法蘭連接和焊接。直埋管道補償器通常是焊接的(溝渠安裝除外)
工作原理:波紋補償器是一種補償裝置,用于吸收由于波紋補償器彈性元件的有效膨脹和收縮而產生的熱膨脹和收縮引起的管道、導管或容器的尺寸變化,屬于補償元件??梢晕蛰S向、橫向和角位移。
由于不同類型波紋補償器的補償形式不同,主要有軸向補償、橫向補償、角度補償和組合補償。對于同時具有多個位移的波紋補償器,應組合不同的位移,以獲得總的等效軸向位移。檢測的是總等效軸向位移。換句話說,檢測波紋補償器的標稱位移就是檢測總等效軸向位移。
