人防通風套管作用是為了解決有些地下工程需要管路穿墻而過,還有些構筑物也需要管路穿墻而過。它的外殼一次性澆筑在墻壁上,管子從套管中間通過,管子外徑與套管中間用填料密封,起到了防水和減振作用。人防通風套管出墻多長合適?

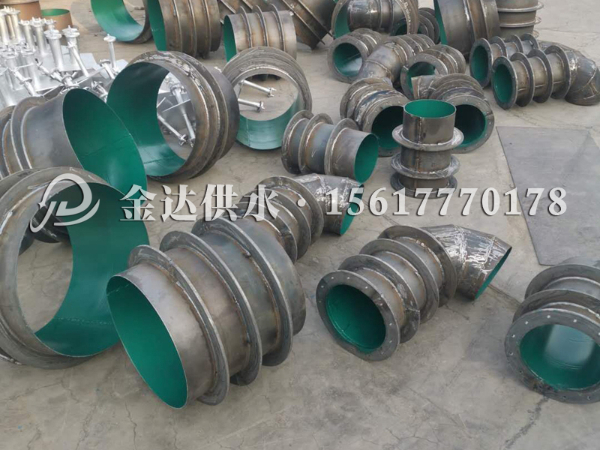

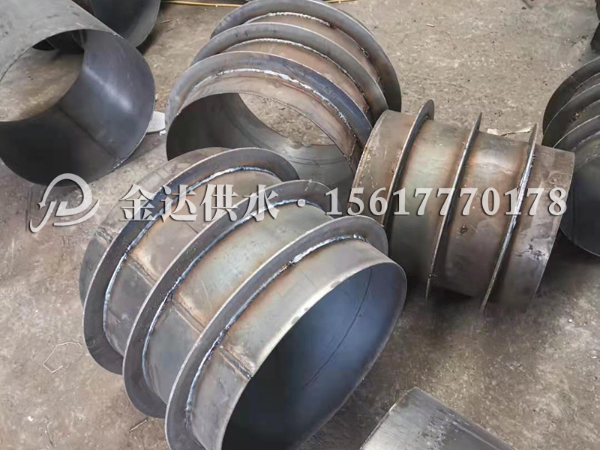

人防密閉套管是人防專用的一種防水套管主要參照標準為《07FS02防空地下室給排水設施安裝》,人防密閉套管主要由:鋼管,翼環,法蘭組成,主要作用對于穿過人防維護的管道起到防護密閉措施,有擋板和固定法蘭的防護密閉套管在安裝時,需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。
人防通風套管結構部分;
鋼筋砼結構構件縱向受力鋼筋的錨固長度laF=1.05lad。 地下室基礎底板上層筋需從地基反梁上層主筋下部穿過,頂板下層筋需從頂板反梁下層主筋上部穿過。人防區頂、底板、臨空墻需設拉結筋(形式“S”型,≧φ6,﹫≦500mm梅花形布置)。人防圍護結構和密閉墻體門洞四角需設置加強筋:長度1000mm,斜45綁扎,墻厚≦400mm,每角2φ16;墻厚>400mm,每角3φ16。 被止水鋼板割斷的附墻柱箍筋應搭接焊在止水鋼板上。人防圍護結構和密閉墻體(均為鋼筋砼內墻)模板對拉螺桿不允許穿PVC套管,且螺桿中部應設止水片。.管割斷的墻筋應點焊在穿墻管上。 梁與邊柱交接處,外墻與頂、底板交接處鋼筋構造要求為:
①邊柱外側縱向鋼筋伸入地、頂梁內的錨固長度應≧1.5lad,
②當頂板厚度<外墻厚度時,頂板上排筋伸入外墻內錨固長度應≧1.5lad,
③當頂板厚度≧外墻厚度時,外墻外側縱向鋼筋伸入頂板內錨固長度應≧1.5lad,
④外墻外側縱向鋼筋伸入底板內錨固長度應≧1.5lad。
電氣部分
在圍護結構內敷設,穿過外墻、臨空墻、防護密閉墻和密閉墻的各種電纜(包括各種強弱電)管線,應按照人防要求進行制作。直接穿越人防外墻、臨空墻、防護密閉墻和密閉墻的電纜應采用壁厚大于2.5的熱鍍鋅鋼管作為穿線管,兩端出墻100,中間雙面滿焊密閉肋(δ≧4,b≧50),
相鄰線管管壁間距不小于100mm。人防強、弱電井、各人員出入口和連通口的防護密閉門和密閉門門框墻上應預埋4~6根管徑為50~80mm,壁厚大于2.5的熱鍍鋅鋼管,作為備用管。
具體做法為兩端出墻100,中間雙面滿焊密閉肋(δ≧4,b≧50)。各類母線槽、橋架不能直接穿越人防臨空墻、門框墻、外墻及頂板。當需通過時,母線應符合防護密閉要求,橋架應改為穿管敷設,一根電纜穿一根套管。臨空墻、門框墻、人防外墻兩側的指示燈,配電箱,只能明裝,不允許暗裝。臨空墻、門框墻、人防外墻兩側安裝接線盒及過渡盒時應避免兩側過線盒在同一位置。甲類防空地下室的救護站、防空專業隊工程、人員掩蔽所工程、配套工程的柴油發電站中除柴油發電機組平時可不安裝外,其它附屬設備及管線均應安裝到位。
